概述
GCK(功能等同于或優于GCL)低壓抽出式成套開關設備(以下簡稱“開關設備”)適用于額定工作電壓380v，交流三相四線、三相五線系統，作為電力系統的發電廠、變電站、工礦企業和高層建筑中受電、饋電、無功功率補償、電能計量、照明及電動機集中控制之用。
本產品符合:GB7251《低壓成套開關設備和控制設備》、JB/T9661《低壓抽出式開關設備》、IEC60439.1低壓成套開關設備和控制設備》標準。

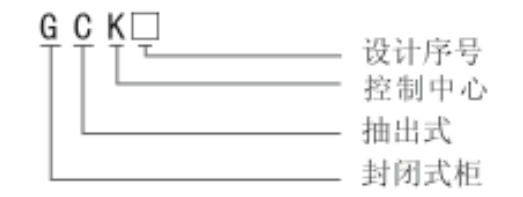

型號及其含義
正常使用條件
1海拔高度:2000m及以下。2環境溫度: -5℃~+40℃，日平均溫度不高于+35℃。
3相對濕度:在溫度為+40℃時不超過50%;在溫度較低時允許有較高的相對濕度，例如+20℃時為90%。
4沒有火災、爆炸危險、嚴重污染、化學腐蝕及劇烈振動的場所。
5與垂直面傾斜不超過5°。
6適用于以下溫度的運輸和儲存過程，-25℃~+55℃，在短時間內(不超過24h)不超過+70℃。
7如上述使用條件不能滿足時，應由用戶在訂貨時向本公司提出，協商解決。
主要技術參數
1額定絕緣電壓:660V、100OV;2額定工作電壓:380V、660V;
3輔助電路額定電壓:AC 220v、380V、DC 110V、220V;
4額定頻率:50Hz~ (60)Hz;
5額定電流:水平母線≤3150A;垂直母線630A、800A，1200A
6額定短時耐受電流:50、80kA/1s，中性母線30kA/1s;
7額定峰值電流:105kA/0.1s，50kA/0.1s;
8功能單元(抽屜)分?jǐn)嗄芰?50kA(有效值);
9外殼防護等級:IP30、IP40;
10母線設置:三相四線制、三相五線制;
11操作方式:就地、遠方、自動。
