概述
GHD型交流低壓定分隔式開關柜適用于石油、化工、冶金、輕紡、發電廠等工礦企業作為三相交流50Hz,額定電壓660V以下的低壓配電,電動控制及照明之用。
正常使用條件
海拔高度:≤2000m環境溫度:-15℃~+45℃
最高年平均氣溫20℃最高日平均氣溫35℃最大日溫差不大于25℃
相對濕度:≤90%(25℃)。
允許由于濕度變化有可能在柜內產生適度的凝露。
抗震能力:地面水平加速度0.3g
地面垂直加速度0.15g
同時作用持續三個正弦波安全系數1.67。安裝地點:戶內

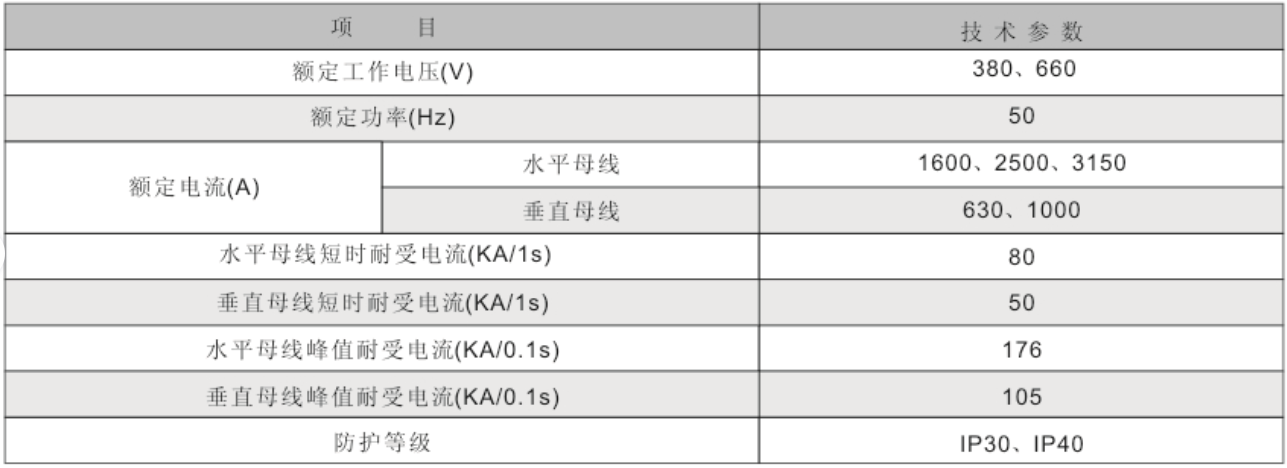

主要技術參數
結構特點
1柜體結構
1.1柜體結構采用固定分隔式。柜內用擋板或隔板進行分隔,分隔成獨立的母線室、斷路器室、電纜室、二次儀表室及電纜出線小室.柜體框架采用標準型材設計,外殼及門板材料應采用1.5mm冷軋鋼板,表面噴塑:柜架及零部件用螺栓緊固連接,應滿足GB7251.1-2005"柜式成套設備"的要求;柜架和外殼應有足夠的強度和剛度,應能承受安裝元件及短路時所產生的機械應力和電動力,同時不應因裝置的吊裝、運輸?shù)惹闆r而影響裝置的性能。
1.2每一斷路器應有獨立的斷路器室。饋線柜四個出線斷路器分上、下兩層,左右兩列布置:上層斷路器操作手柄中心距地不大于1.5米。
1.3每一饋線電纜應有獨立的接線室;饋線柜電纜室前、后開門,四條電纜接線為柜體前、后各兩條;電纜由柜底引入,開關饋出線端子板孔中心(連接電纜用)至柜底板距離應≥600mm;在緊靠(貼)柜底板上方設電纜固定卡具。柜底用鋼板封護。電纜孔孔徑100mm,電纜孔設變徑橡膠圈。
